產品簡介
TJZ-1000 彎管流量計屬于差壓式流量測量系統。是利用流體流經彎管傳感器時做圓周運動而產生離心率的原理，該離心力的大小與流體流速流體質最（密度）以及做圓周運動的曲率半徑等因素有關。
系統構成

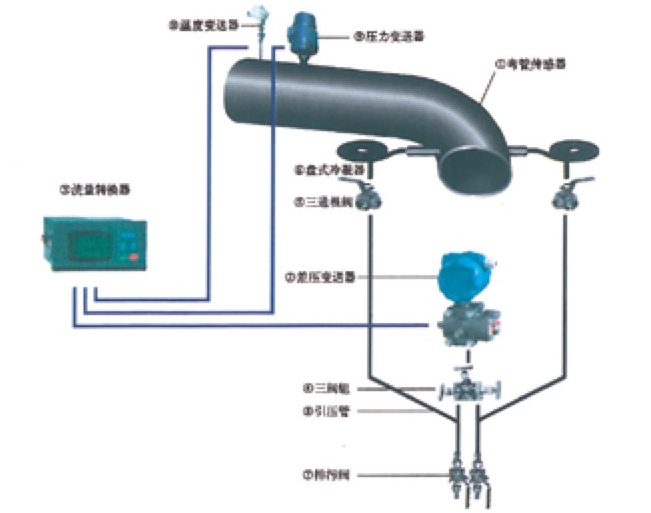

彎管流量計系統示意圖

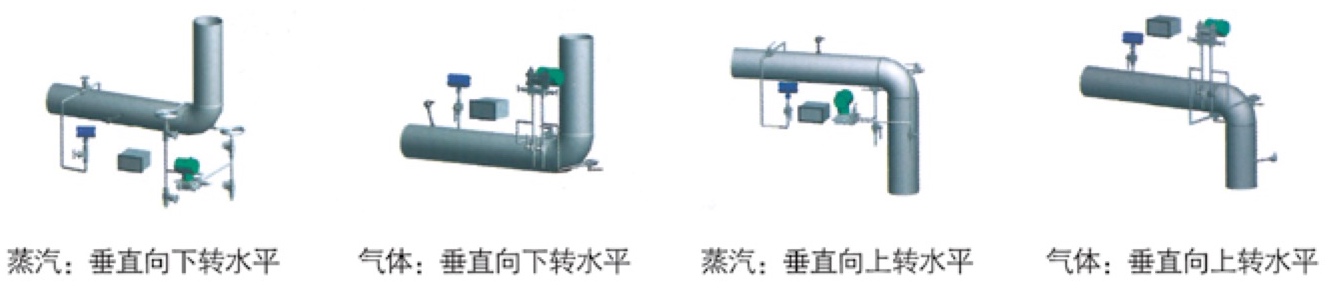

部分安裝方式

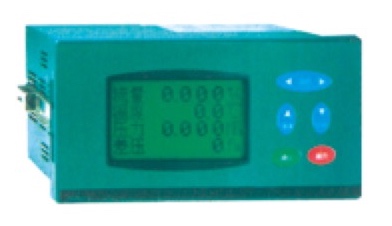

流量轉換器
|
|
轉換器全中文顯示被測介質的瞬時流量（質量流量 \ 體積流量）、累積流量、溫度、壓力、差壓值、當前時間、運行時間、供回水溫度、瞬時熱量 \ 累計熱量等參數。測量中，實時的對影響介質密度的參數（溫度、壓力）進行補償，對管徑的熱膨脹修正，保證了測量準確度，電路采用全數字化設計，更加適應條件惡劣的工業現場?？刹樵兦?720 小時，前 365 天，前 36 個月，前 10 年的流量數據。 |
彎管傳感器
- 結構簡單、傳感器管內無插入件和節流件，無附加壓力損失。
- 可在高溫、高壓、粉塵、振動、潮濕的惡劣環境下工作。
- 安裝方便，長時間運行免維護，可采用直接焊接的安裝方法。
- 對直管段的要求低，只要滿足前 5D 后 2D，就可達到測量精度的要求。
傳感器類型
L 型傳感器

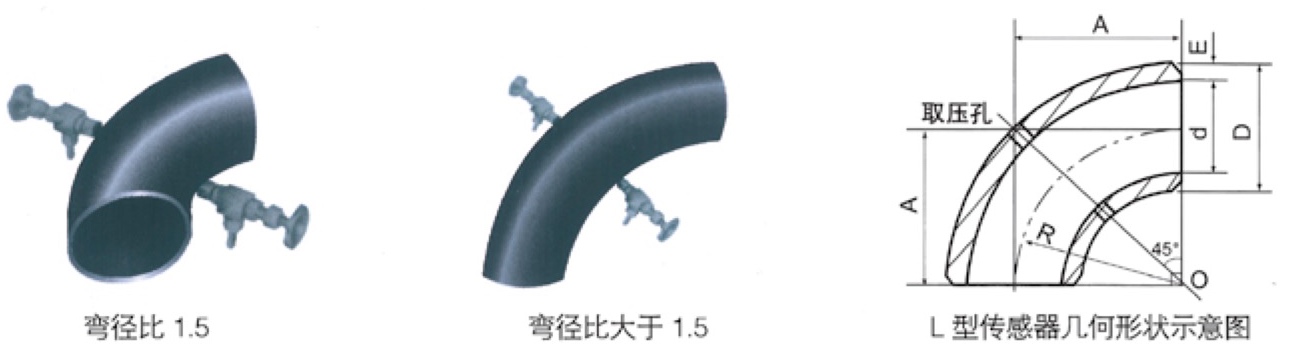

L型傳感器安裝在現場管道的 90° 自然轉彎處。管徑范圍：DN15 ~ 2000mm，彎徑比R/D：1.0 ~ 5.0。
S 型傳感器

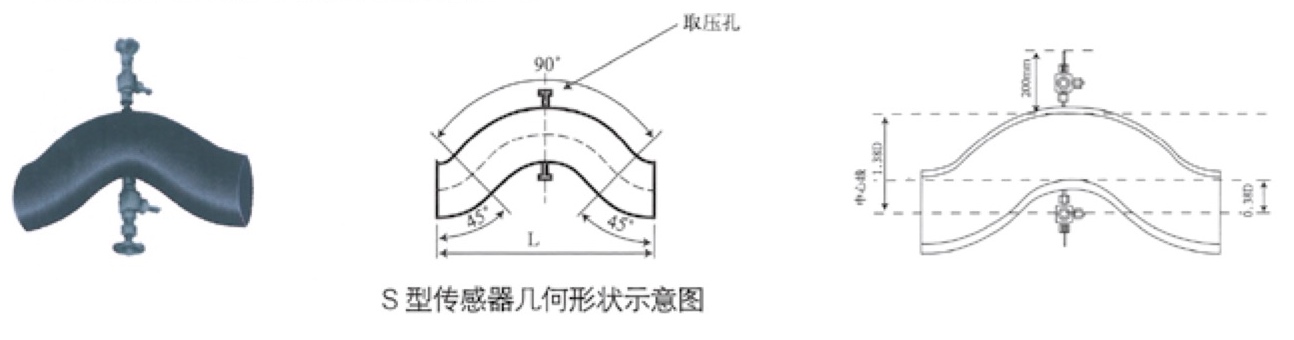

S型傳感器可安裝在任意空間的直管道上。
S 型傳感器長度表
| 通徑 DN (mm) |
25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1500 |
| S型 總長度 (mm) |
108 | 215 | 345 | 430 | 645 | 860 | 1080 | 1290 | 1500 | 1720 | 1940 | 2150 | 2580 | 3010 | 3440 | 3870 | 4300 | 5160 | 6020 | 6450 |
技術參數
|
管徑范圍 |
DN15 ~2000（對于現場改造的彎管傳感器，沒有管徑限制） |
|
流速范圍（m/s) |
液體 0.1 ~ 12 蒸汽或氣體 5 ~ 160 |
|
準確度 |
± 1% |
|
工作環境 |
轉換器：溫度 -10 ~ 45℃ 濕度小于 85% （特殊情況請說明） |
|
信號輸出 |
4-20mA RS-485 RS-232 |
|
工作電源 |
AC220V，50Hz 或 DC 12 ~ 24V |
|
測量介質 |
液體：水、油、甲醒、甲苯、液氨等 |
選項編碼
在彎管流量計選型之前，要確定以下內容，并填寫下面的表格。
- 被測介質名稱、介質的成分或密度。
- 最大流量、最小流量、常用流量、溫度、壓力。
- 工藝管道內徑、壁厚、材質、傳感器安裝部位。
注：根據客戶的具體要求，我公司可以承接現場彎管傳感器改造工程，對于大管徑，可大幅度降低用戶采購成本。

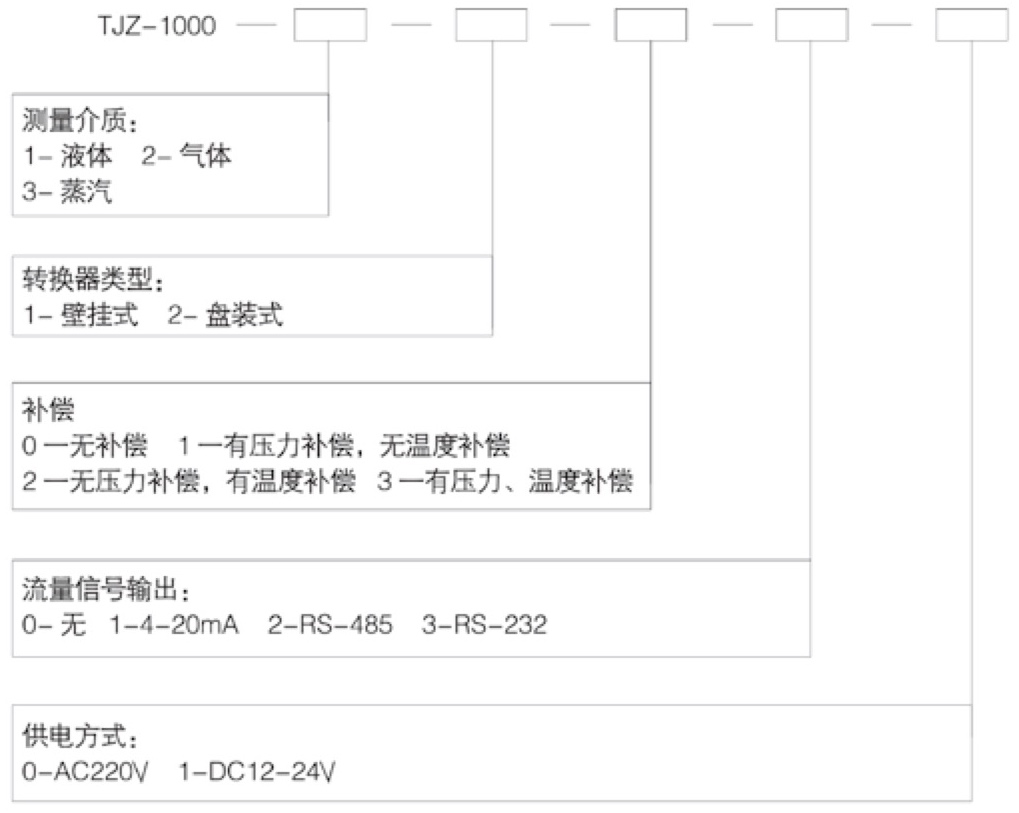

轉換器選型編碼
